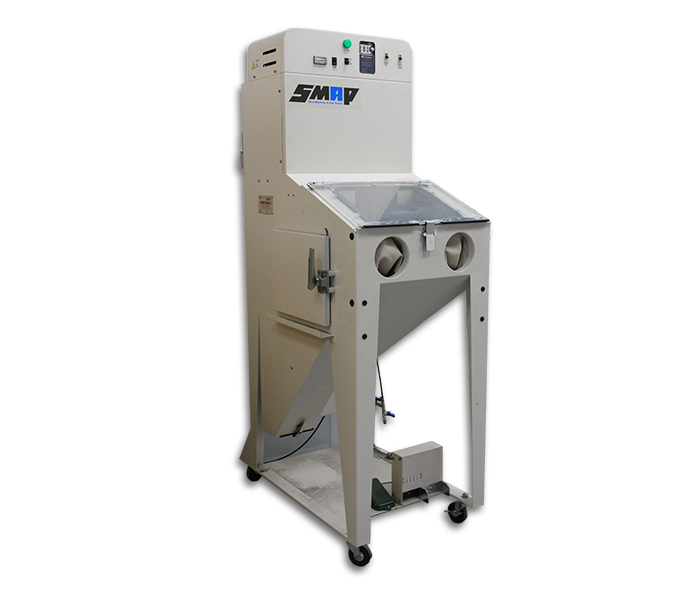

鏡面噴射拋光機

型號：SMAP-Ⅱ

類別：鏡面化處理設備

173-0769-3270

在線咨詢

日本原裝進口-鏡面噴射拋光機 -Shot Machine A.one Polish以高彈性特殊磨料通過離心力方式與工件滾動接觸,可控制工件不變形,面粗度或亮度提升 1~2個等級，去除量1~3um達到鏡面效果。

原理

以皮帶運輸方式，輸送磨料進入磨料噴射系統，再通過葉輪離心力甩射磨料，使磨料以滾動方式與拋光工件接觸，進而達到拋光效果。

特點

粗磨料可以在十幾秒內，針對某個區域提升工件或模具1~2個等級的表面粗糙度且不會變形，大幅度提升高端產品加工品質與效率，滿足客人需求。

使用磨料

Use abrasive

鏡面噴射拋光機用鉆石磨料

流體拋光機用碳化硅磨料

流體拋光機用鉆石磨料

旋轉拋光機用磨料

設備加工產品圖

Machining workpiece 更多案例>>

機床結構

機床主體
機床主體主要提供此設備的架構，并順利完成各種拋光動作
油壓系統
機床以油壓為動力采取液壓原理通過油壓與電氣配合完成拋光工作
磨料系統
在一定的加工范圍內，通過不同拋光介質完成拋光工作
電氣控制系統
機床運行時需要在各種指令下才能順利完成拋光工作

機床規格

型號	SMAP-Ⅱ
高度	1610 mm
寬度	525 mm
深度	850 mm
加工尺寸	W200＊D200＊T50(mm)
重量	110 KG
顏色	象牙白
輸入電源	三相電源 200V、7A
動力	主馬達 200V/ 400W 輸送馬達 200V /25W 集塵機 100V/350W
照明	熒光燈 100V/22W×2
氣	接口 1/8 使用量 100L/MIN(0.6MPA)
安全機能	變壓器功能保護電壓不足保護電壓過載保護電流過載保護瞬間停電保護過負荷切斷自己診斷裝置

磨料規格

磨料型號	橡膠大小mm	顆粒直徑um	加工目的
SP-30D	0.4~0.6	4~5	粗磨
SP-F100D	0.3~0.5	0~1	鏡面拋光
SP-F300D	0.3~0.5	0~0.5	超鏡面拋光

機床功能

● 數控恒速系統

● 磨料移動方向指示

● 自動拋光功能（時開）

● 磨料移動速度指示

● 參數記憶功能

● 磨料防漏系統

● 光線柵欄保護

● 全油壓雙泵增壓系統

選配裝置

★ 磨料缸內置冷卻裝置

★ 磨料自動進出滑軌裝置

★ 工件自動進出滑軌裝置
